Afmetingen zonnepaneel 400wp

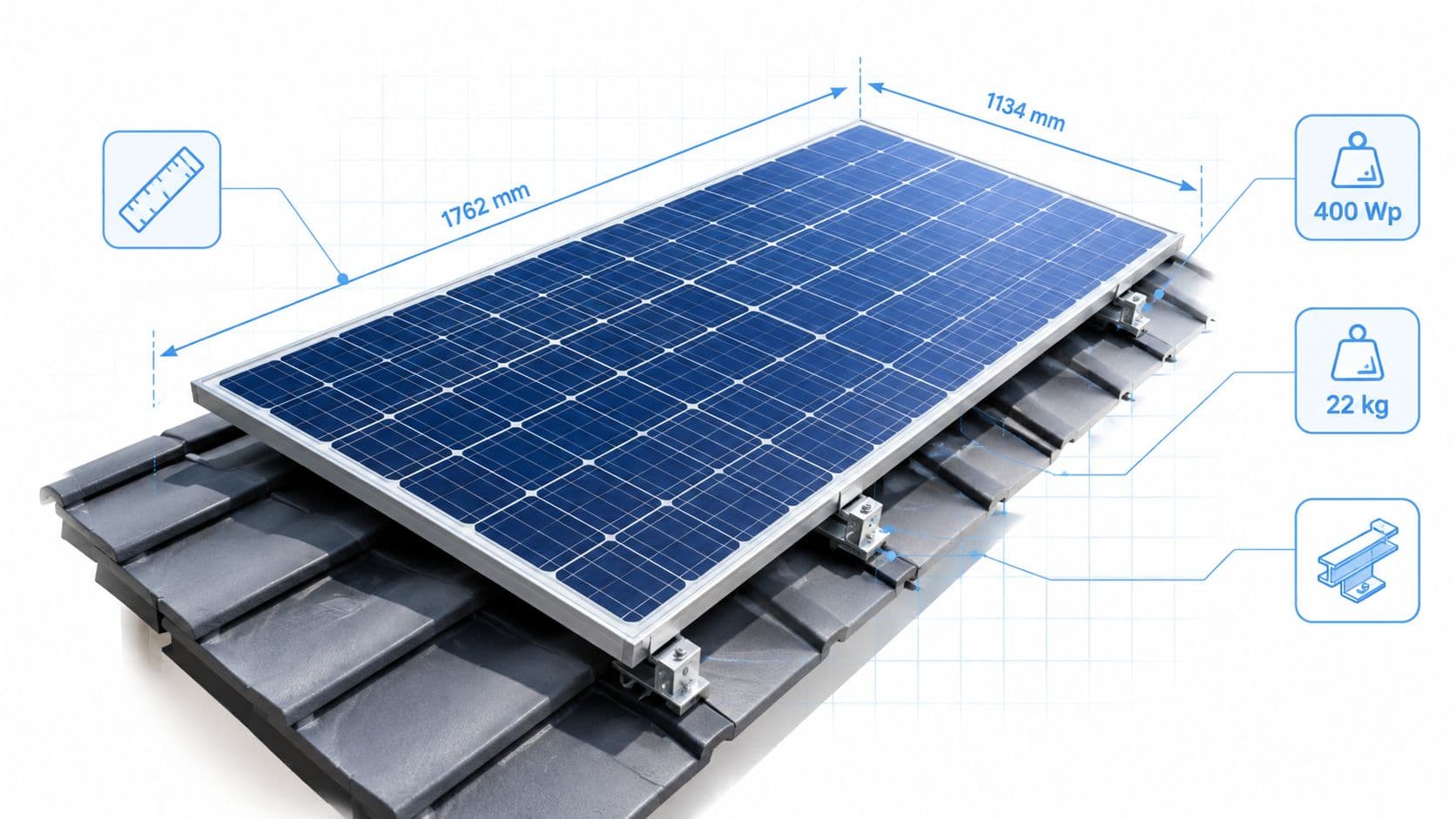

Een modern 400 Wp paneel voor de Nederlandse woningmarkt meet meestal ongeveer 1.722 mm lang, 1.134 mm breed en 30 mm dik. Het gewicht ligt doorgaans rond 20 tot 21,5 kg. Kleine afwijkingen zijn normaal, want fabrikanten gebruiken verschillende celindelingen, glasopbouwen en frameconstructies. Consumentenbond beschrijft het gangbare formaat van hedendaagse woningpanelen en koppelt het vermogensgebied van 400 tot 450 Wp aan het moderne residentiële segment.

Bij een monokristallijn paneel bestaat de celopbouw vaak uit 108 half-cut cellen, verdeeld over zes rijen van achttien. Het aluminium frame is meestal ongeveer 30 tot 35 mm hoog. De totale dikte wordt niet alleen door het frame bepaald, maar ook door de glasplaat, achterzijde en eventuele dubbele glasopbouw.

Fabrikanten geven voor maatvoering een beperkte producttolerantie op. Bij een strak raster moeten monteurs daarom niet rekenen alsof elk paneel exact dezelfde millimetermaat heeft. Een verschil dat op één paneel nauwelijks zichtbaar is, kan aan het einde van een lange rij wel ruimte vragen bij de eindklem of rail.

De maat is ook praktisch van belang vóór de montage. Panelen worden verticaal vervoerd in een doos die ongeveer 180 × 115 × 6 cm kan meten. Een smalle steiger, een klein dakluik of een lastige doorgang maakt het tillen dan belangrijker dan het gewicht alleen.

Voor een particuliere dakmeting is de uitleg over afmetingen van zonnepanelen een bruikbaar controlepunt, maar de exacte productdatasheet blijft leidend. Een legplan hoort gebaseerd te zijn op het gekozen paneel, niet op een algemene afbeelding van een vergelijkbaar model.

Een ouder woningpaneel van ongeveer 165 × 100 cm leverde minder wattpiek per vierkante meter dan een modern 400 Wp-paneel. De buitenmaat is dus toegenomen, maar de grootste winst komt uit efficiëntere cellen en een betere benutting van het beschikbare oppervlak. Bij circa 1,72 × 1,13 m levert een 400 Wp-paneel ongeveer 206 Wp per m². De ontwikkeling van paneelmaten en vermogensdichtheid wordt hier praktisch naast elkaar gezet.

Die ontwikkeling komt vooral door drie technische keuzes. Grotere wafers vullen het paneeloppervlak efficiënter. Half-cut cellen delen de actieve celoppervlakte in kleinere helften, waardoor het elektrische ontwerp verandert zonder dat de buitenmaat evenredig toeneemt. Multi-busbar-ontwerpen verkorten de elektrische weg in de cel en beperken interne verliezen.

Voor een monteur is 400 Wp een bruikbaar compromis. Het paneel levert veel vermogen op het beschikbare dakvlak, weegt ongeveer 20 kg en past meestal op bestaande rails, dakhaken en optimizers. Op een schuin pannendak tellen die eigenschappen mee: een paneel moet niet alleen passen, maar ook veilig te tillen, te positioneren en vast te klemmen zijn.

Panelen van 430 tot 450 Wp komen vaker voor. Ze gebruiken geregeld N-type TOPCon-cellen en hebben vaak een vergelijkbaar frame van ongeveer 1.722 × 1.134 mm, met 108 of 144 half-cut cellen. Een hoger Wp-getal betekent daarom niet automatisch een groter paneel. Het betekent evenmin dat het altijd de handigste keuze is voor een lastig dakvlak.

Grotere varianten van 400 tot 500 Wp kunnen ook circa 195 tot 200 × 99 tot 100 cm meten, zoals blijkt uit de vergelijking tussen compacte woningpanelen en grotere varianten. Op papier past zo'n paneel misschien efficiënter in een rij. In de praktijk kunnen tillen, looproutes, schaduw en de beschikbare marge bij de dakrand de keuze bepalen. De monteur kijkt daarom eerst naar het werkelijke dakvlak en pas daarna naar het maximale Wp-getal.

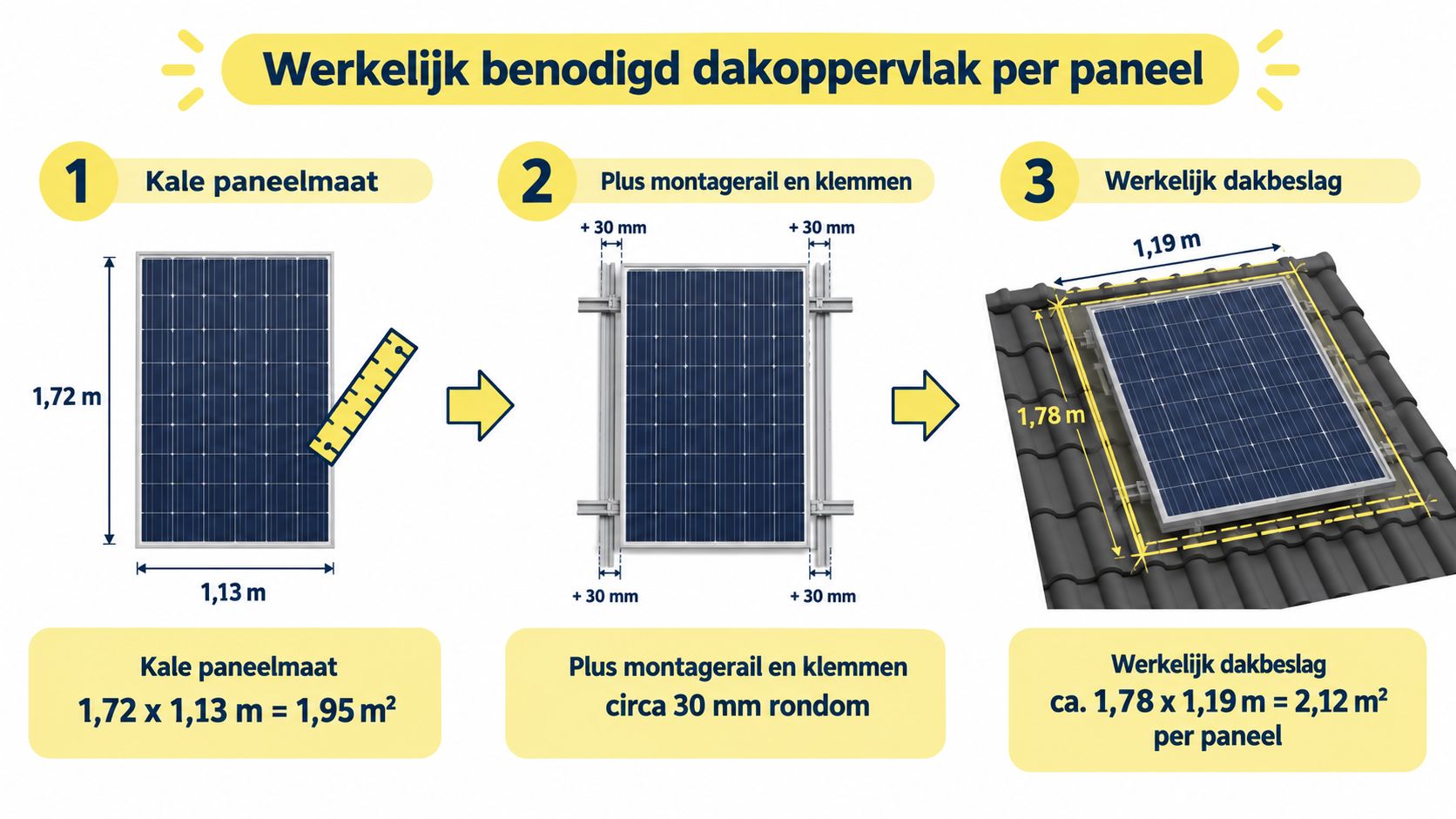

De kale maat van ongeveer 1,72 × 1,13 m levert circa 1,95 m² paneeloppervlak op. Dat is het getal dat meestal in een productvergelijking staat. Op het dak moet echter ook ruimte worden gereserveerd voor de rail, klemmen, onderlinge voeg en veilige afstand tot randen en obstakels.

Bij een strakke plaatsing vraagt de montagerail ongeveer 30 tot 40 mm extra diepte. Tussen panelen blijft in de breedte vaak circa 20 mm over voor de klemmen. In de lengterichting kan de voeg klein blijven, vaak 0 tot 5 mm, afhankelijk van het systeem en de paneellijst. Daardoor komt het bruto beslag van dicht tegen elkaar gelegde panelen uit op ongeveer 1,98 tot 2,00 m² per paneel.

Een dakvlak zonder obstakels bestaat in de praktijk zelden. De volgende zones bepalen hoeveel van het bruto dak werkelijk bruikbaar blijft:

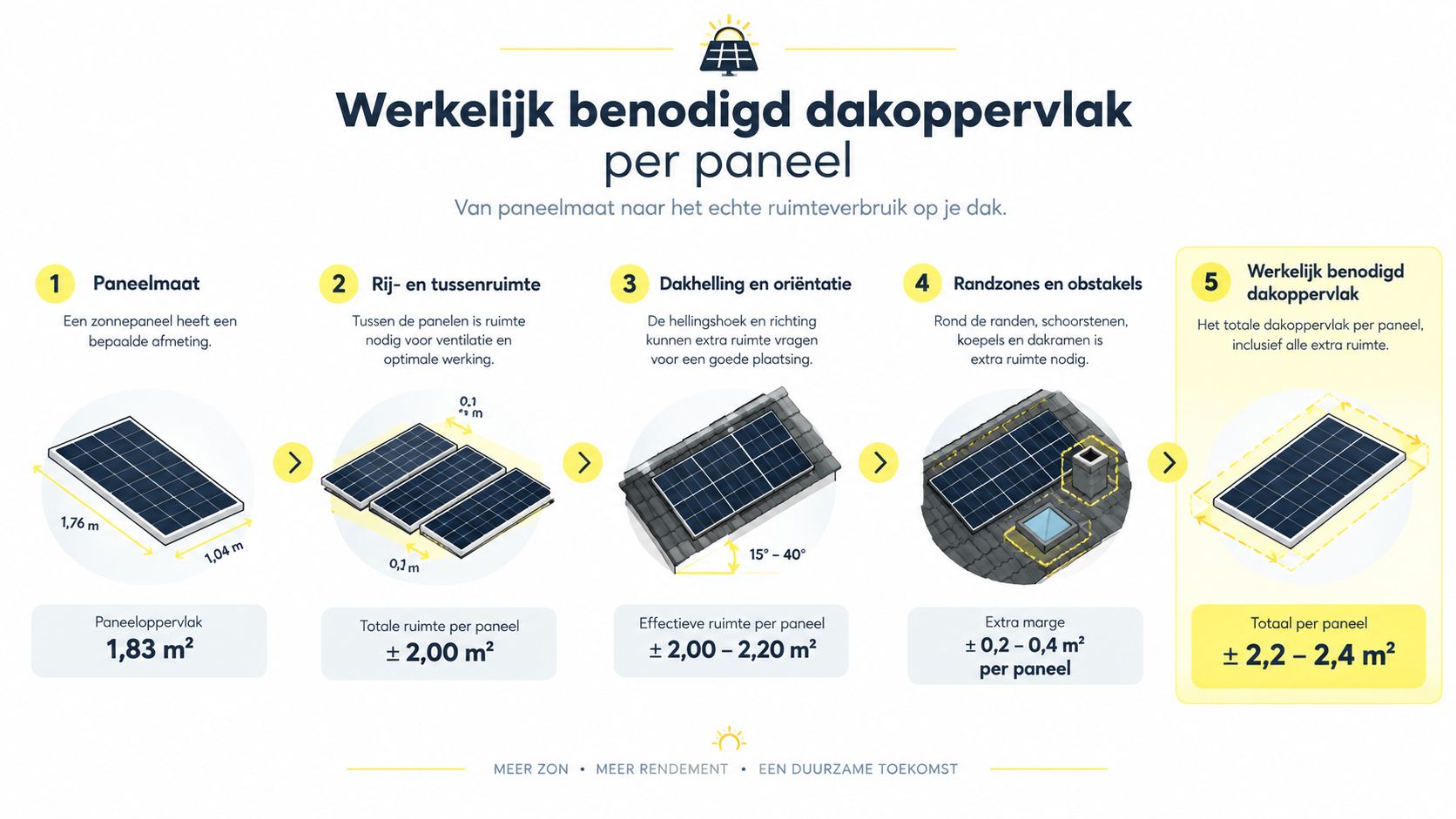

Bij een strak raster zonder obstakels kost een paneel gemiddeld ongeveer 2,1 tot 2,2 m² netto dakoppervlak. Zodra randmarges en loopzones echt worden meegerekend, is 2,3 tot 2,5 m² per paneel een realistischer uitgangspunt. Nederlandse informatie over 400 Wp-panelen bevestigt dat de kale maat en het werkelijk benodigde dakoppervlak niet hetzelfde zijn.

Die marges zijn geen luxe. Ze hangen samen met veilig werken op hoogte, ventilatie, bereikbaarheid en de uitgangspunten die bij dakmontage en brandveiligheid worden gehanteerd, waaronder NEN 7250 en arboregels. Een legplan dat elk paneel exact tegen de rand tekent, werkt op papier, maar niet op een echt dak.

Een 400 Wp paneel is geen universeel blok. De buitenmaat volgt uit een combinatie van celtechnologie, celindeling, glasopbouw en frame. Twee panelen met hetzelfde nominale vermogen kunnen daardoor enkele centimeters verschillen, terwijl ze allebei als woningpaneel worden aangeboden.

Celtechnologie bepaalt vooral hoe efficiënt het beschikbare oppervlak wordt gebruikt. PERC, TOPCon en HJT kunnen een vergelijkbaar vermogensniveau halen met een andere celopbouw. Het verschil zit niet altijd duidelijk in de buitenmaat, maar wel in de verhouding tussen vermogen en oppervlak.

Het aantal cellen en de indeling heeft directe invloed op de lengte. Een klassieke 60-cell-opbouw is korter dan een uitvoering met 72 cellen of 144 half-cut cellen. Bij woningpanelen rond 400 Wp komt een 108 half-cut indeling veel voor.

Het frame en de glasopbouw bepalen de randdikte en het gewicht. Een standaard aluminium frame ligt vaak rond 30 tot 35 mm. Glas-glas panelen kunnen een dikker frame van ongeveer 40 mm hebben en vragen dan een passend klemsysteem.

De productspecificaties hierboven sluiten aan bij de praktische maatvergelijking van 400 Wp-panelen. Exacte toleranties moeten altijd uit het datablad komen. Kleine afwijkingen lijken onbelangrijk, maar in een lange rij kunnen ze de eindmaat van het veld beïnvloeden.

Een dakmeting begint niet met de vraag hoeveel panelen theoretisch op het dak passen. Eerst moet duidelijk zijn welk deel constructief, bereikbaar en vrij van obstakels is. Op een schuin pannendak tellen de dakhelling, gordingen, dakpannen, nok, goot en eventuele dakdoorvoeren allemaal mee.

Het paneel zelf weegt rond 20 kg, maar rails, haken en bevestigingsmateriaal voegen extra massa toe. Bij een schuin dak moet de installateur die totale belasting over de bevestigingspunten verdelen en controleren of de haken correct op de draagconstructie uitkomen. Een lichte of oudere dakconstructie vraagt eerder om een constructieve beoordeling dan een robuust gordingendak.

Op een plat dak komt ballast daar nog bovenop. Die ballast is geen onderdeel van de paneelmaat, maar wel van de dakbelasting en de keuze van het systeem. Een legplan zonder ballastberekening is daarom onvolledig.

De ruimte langs de goot, nok en schoorsteen bepaalt vaak de laatste rij. Monteurs hebben voldoende toegang nodig om rails uit te lijnen, kabels te leggen en klemmen vast te zetten. Ook ventilatie onder de panelen mag niet door dakpannen, dakdoorvoeren of een te krappe randzone worden geblokkeerd.

Schaduw verdient een aparte controle. Een dakkapel, boom, schoorsteen of rookkanaal kan een deel van een paneel raken. Bypassdiodes beperken de gevolgen binnen het paneel, maar ze maken een slecht legplan niet automatisch goed. Een installateur kan stringindeling, optimizers of micro-omvormers inzetten, maar eerst moet de schaduwbron op het legplan staan.

De dakrichting en hellingshoek sturen vervolgens de opbrengst. Zuidoost tot zuidwest geldt in Nederlandse praktijk als gunstige oriëntatie, terwijl een noordelijk veld vaak kritisch beoordeeld moet worden. Een dakhelling rond 30 tot 45 graden is een gebruikelijk gunstig bereik, maar afwijkingen en schaduw kunnen belangrijker zijn dan de nominale hellingshoek.

Een 400 Wp paneel vraagt niet alleen om een stevige rail, maar vooral om een systeem dat bij de specifieke framehoogte, klemzone en dakbedekking past. Een klik- of inhaksysteem voor een schuin pannendak werkt anders dan een ballastframe op een plat dak. De bevestiging moet de krachten naar de draagconstructie afvoeren zonder de pan, het frame of het glas onnodig te belasten.

Op schuine pannendaken worden systemen gebruikt met dakhaken, verticale rails en klemmen. Voorbeelden zijn systemen van Esdec, ClickFit en Solar Construct. De exacte haakafstand en railpositie volgen altijd de montagehandleiding en de windbelasting van het dak. Bij een 400 Wp paneel zijn doorgaans twee horizontale rails per paneel nodig, zodat de glasplaat niet over een te lange zijde vrij komt te hangen.

Een passend klembereik is belangrijk. Een klem voor een 30 mm frame sluit niet vanzelf goed op een 35 of 40 mm glas-glas frame. De railafstand, eindklem en middenklem moeten samen met de paneeldatasheet worden gekozen. Voor platte daken geeft Solar Fast Nederland een afzonderlijke uitleg over montagesystemen, maar ook daar blijft de systeemhandleiding bepalend.

Op een plat dak zijn de keuzes grofweg een ballastopstelling, een doorboord systeem of een combinatie met een grindgoot. Een zuidopstelling gebruikt meer onderlinge ruimte om schaduw tussen rijen te beperken. Een oost-westopstelling kan de dakruimte efficiënter benutten, maar vraagt nog steeds een controle van wind, dakrand en looproutes.

Ballastgewichten verschillen sterk per windzone, gebouwhoogte, dakrand en systeem. Een installateur mag daarom geen vast gewicht per paneel overnemen zonder berekening. Als ballast niet mogelijk is, kan een doorboord systeem met geschikte ankers technisch betrouwbaarder zijn, maar dakdoorvoeren vragen extra aandacht voor waterdichting.

Bij glas-glas panelen moeten de klemmen passen bij het dikkere frame. Een klem met geschikt EPDM-rubber voorkomt puntbelasting en beschadiging van de rand. Wat niet werkt, is een standaardklem forceren omdat de rail toevallig al op het dak ligt.

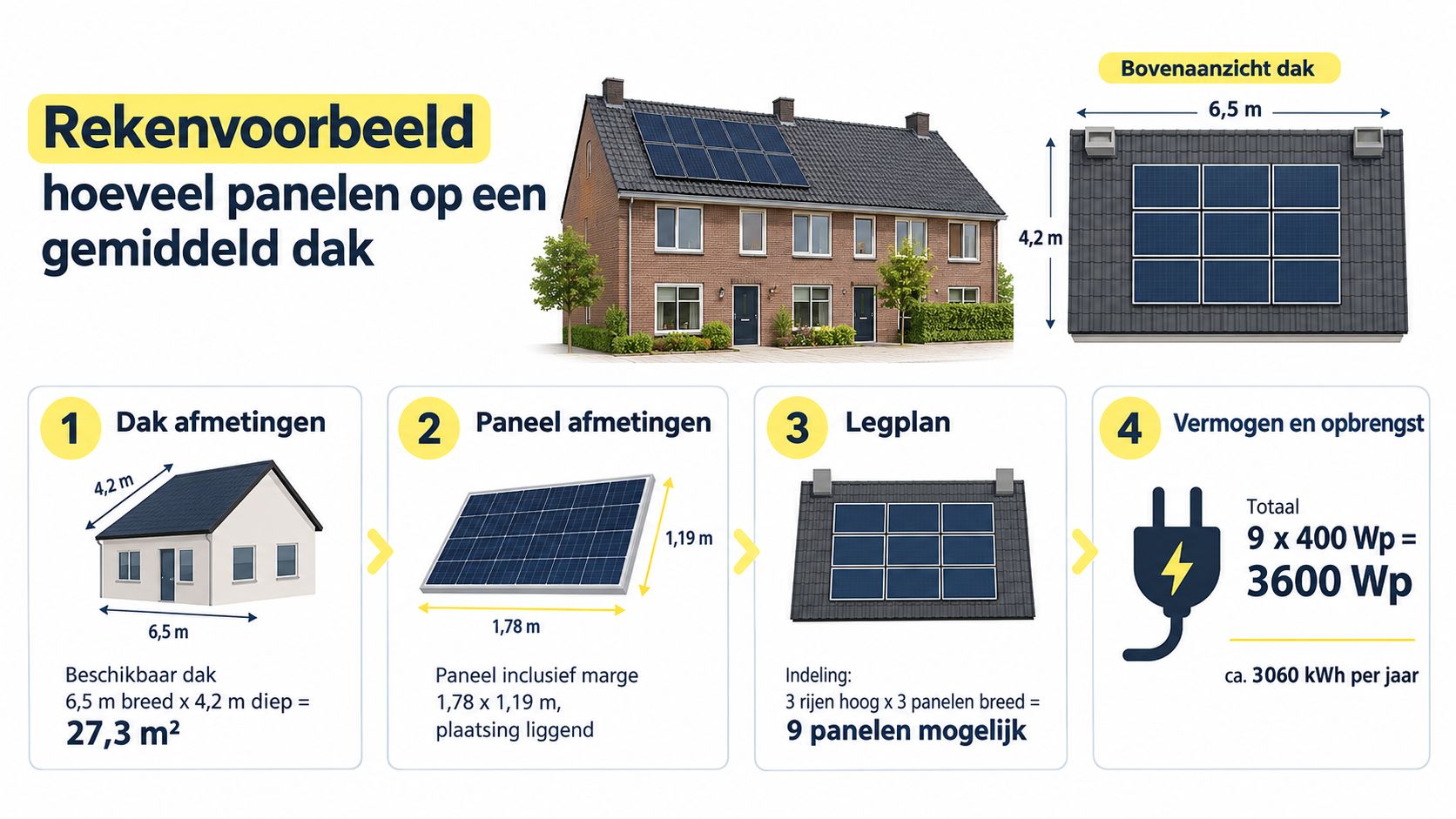

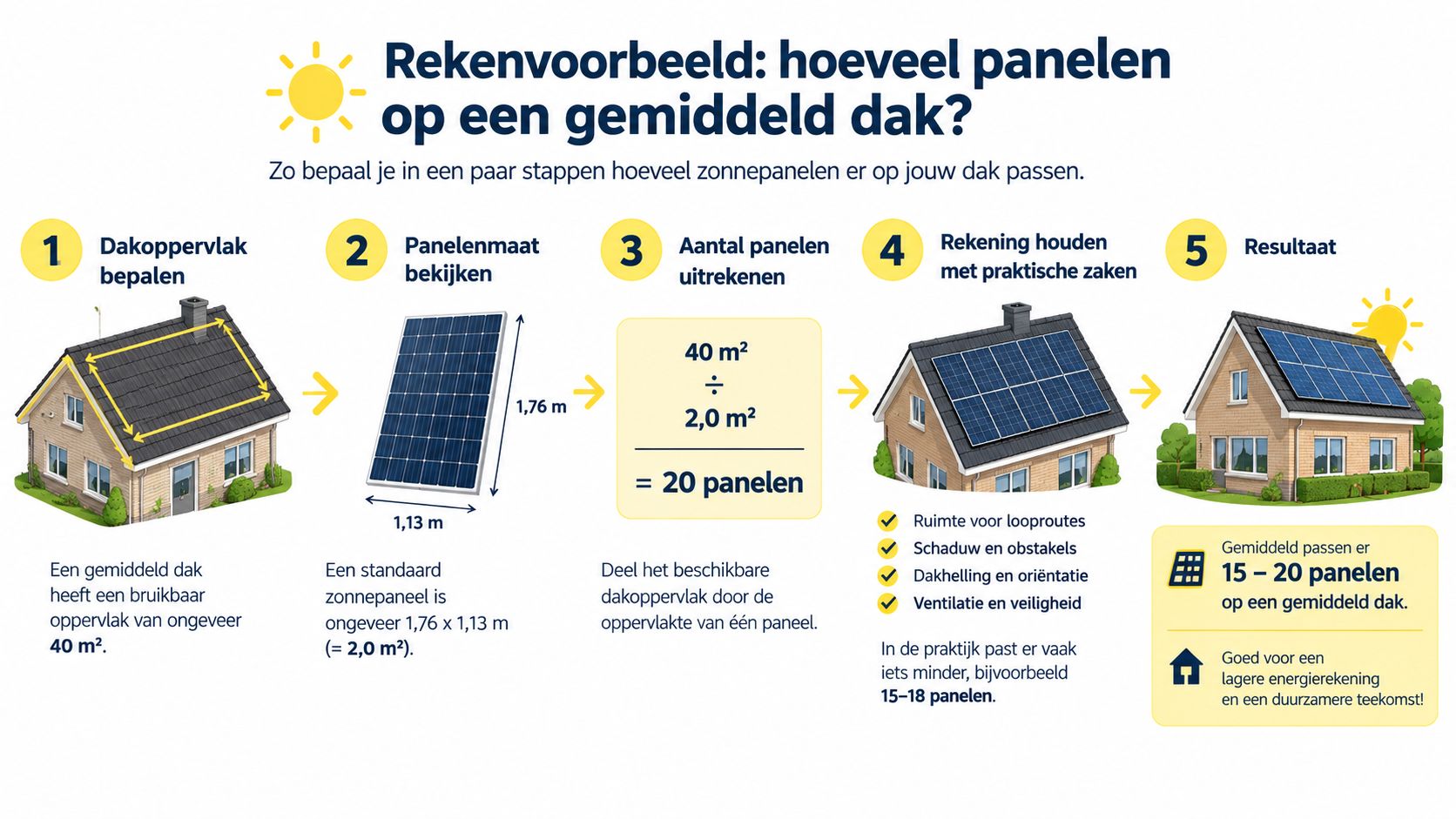

Bij een rijtjeshuis met een zuidzijde van ongeveer 6,5 m breed en 4,2 m diep lijkt een groot zonnepanelenveld haalbaar. Het bruto oppervlak is ongeveer 27,3 m². In de praktijk blijft daarvan minder over door de goot, nok, dakdoorvoer, schaduw en veilige toegang tot het dak.

Begin daarom met de vrije rechthoek, niet met het maximale aantal panelen. Stel dat rond het veld een loopzone van 80 cm nodig is. Daarnaast moet ruimte overblijven bij de goot, nok en een dakdoorvoer. De bruikbare maat is dan kleiner dan 6,5 bij 4,2 meter. Meet die vrije maat op locatie. De nokpositie en dakhelling beïnvloeden bovendien de horizontale projectie.

Bij staand monteren ligt de lange zijde van het paneel in de richting van goot naar nok. Dat past vaak goed wanneer de afstand tussen goot en nok beperkt is. De panelen komen dan naast elkaar in een rij. Bij liggend monteren draait de lange zijde horizontaal. Dat kan beter uitpakken als de dakbreedte de beperkende maat vormt.

Een strak raster maakt de maatvoering overzichtelijk. Rond een schoorsteen of dakkapel kan een verspringende legging soms ruimte benutten, maar daarvoor is extra railwerk nodig. Meer passen betekent het niet automatisch.

In een passend voorbeeld met voldoende vrije ruimte leveren drie rijen van drie panelen samen negen panelen op. Bij 400 Wp per paneel komt dat uit op 3.600 Wp. Vier panelen leveren 1.600 Wp en zes panelen 2.400 Wp.

Een jaaropbrengst hoort pas genoemd te worden na een lokale opbrengstberekening. Daarom geeft dit rekenvoorbeeld alleen het vermogen in Wp.

Het legplan moet eerst aantonen dat de panelen passen en veilig bereikbaar blijven. Daarna worden omvormer, bekabeling en eventuele optimizers afgestemd op het gekozen aantal. Een aanvullende uitleg over het bepalen van het aantal zonnepanelen is bruikbaar naast de fysieke dakmeting.

Gebruik deze tabel als controleblad bij de dakmeting en offerte. De waarden passen bij veel 400 Wp-panelen voor Nederlandse woningen. De datasheet van het gekozen paneel blijft leidend, vooral bij een krap legplan.

Reken voor een eerste dakindeling met ongeveer 1,7 meter lengte en 1,1 meter breedte per paneel. Op een schuin dak komt daar ruimte bij voor klemmen, rails, randmarges, obstakels en een veilige looproute. Daardoor bepaalt niet de kale paneeloppervlakte, maar het volledige montageraster hoeveel panelen werkelijk passen.

Controleer bij het vergelijken daarom de framehoogte, het klembereik, de kabelpositie en de exacte productmaat. Kijk ook naar de ruimte die het montagesysteem rond het panelenveld inneemt. Een afwijking van enkele centimeters kan bij een rij langs de nok of naast een dakkapel het verschil maken tussen één extra paneel en een aangepast legplan.

Fabrikanten kunnen kleine maatverschillen opgeven, vaak in de orde van enkele millimeters. Bij een strak legplan mogen die verschillen niet worden genegeerd, vooral niet in een lange rij. De eindrail en randmarge moeten ruimte laten voor het werkelijke paneel, de klemmen en de gekozen railverbinding.

Een paneel rond 20 kg is slechts een deel van de totale belasting. Rails, dakhaken, klemmen en bevestiging komen erbij, en op platte daken kan ballast de belasting sterk verhogen. Een oudere of lichte constructie vraagt daarom eerder om een berekening dan een standaard schuine pannendakconstructie.

Eerst moet worden gekeken of portrait of de beschikbare strook beter benut. Daarna kunnen een andere paneelmaat, een aangepast raster of een verdeling met micro-omvormers en optimizers helpen bij obstakels en schaduw. Die componenten maken een paneel niet kleiner, maar kunnen wel voorkomen dat één lastig deel van het dak het hele ontwerp bepaalt.

Dat kan als de vrije maat, draagkracht, bevestiging en kabelroute kloppen. Op een klein schuurtje is een paneel met lager vermogen niet automatisch logischer, want ook een lager-Wp-paneel kan een vergelijkbare buitenmaat hebben. De keuze hoort daarom te volgen uit de beschikbare ruimte en constructie, niet uit het Wp-getal alleen.
